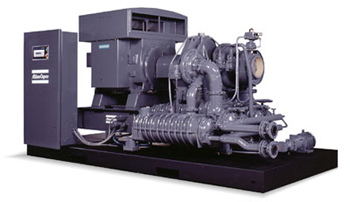

Sprężarka odśrodkowa wielostopniowa ZH

Spełnienie indywidualnych potrzeb użytkownika

SeriaZH to najbardziej nowoczesna seria odśrodkowych sprężarek powietrza narynku. Jest to wyjątkowa kombinacja spełniająca oczekiwania klientówodnośnie niskich kosztów instalacji, pracy i konserwacji przy dużejniezawodności działania i łatwości użytkowania. Żadna inna sprężarka zturbodoładowaniem nie jest tak wydajna i ekonomiczna i żadna nie jestdostarczana w kompletnym zestawie. Odśrodkowe, bezolejowe sprężarkiserii ZH gwarantują konsekwentne i niezawodne wytwarzanie powietrza,nosząc etykietę jakości – Atlas Copco.

• Wyraźne koszty kapitałowe
• Łatwa i tania instalacja
• Niskie koszty energii
• Duża niezawodność
• Niskie koszty konserwacji

Łatwa instalacja

• Łatwa i tania instalacja
• Bez specjalnych fundamentów
• Bez śrub fundamentowych
• Minimalna powierzchnia do montażu
• Szczeliny dla wózków widłowych w ramie fundamentowej, ułatwiające przenoszenie

W trosce o środowisko

1 – W obiegu powietrza nie stosuje się silikonów
2 – Standardowy odmgławiacz napędzany silnikiem elektrycznym do usuwania oparów oleju
3 – Gaz pozbawiony oleju i nie ma gazowego uszczelnienia buforowego
4 – < 85 dB (A) standardowy poziom hałasu bez osłaniania lub obudowy i silnik o niskim poziomie głośności (opcjonalna obudowa, jeśli wymagane jest 70 dB (A))
5 – Wysoka sprawność oddzielania kondensatu — do 99%.

Wbudowana niezawodność

Wirniki.
Wykonane ze stali nierdzewnej wirniki induktorowe 17-4 PH (DIN 1.4540) o łopatkach odchylonych w kierunku przeciwnym do ich obrotu zapewniają wysoką efektywność na poszczególnych stopniach oraz znakomite współczynniki wyłączania.

Oszczędzanie energii we wszystkich trybach operacyjnych

Szeroki zakres działania bez wydmuchu

Wydmuch następuje przy niższym przepływie, co oszczędza energię

Większa elastyczność działania, mniej sprężarek wymaganych do pracy w zespołach

Główne napędowe koło zębate i wysokoobrotowe małe koła zębate.

Jakość klasy 5 według DIN/Q-13
Mniejsze tolerancje obróbkowe
Dłuższa żywotność
Mniejsze straty mechaniczne
Niższy poziom hałasu

Zespoły wirnikowe

Elementy wyważane indywidualnie (wirniki, wysokoobrotowe małe koła zębate)
Wyważane zespoły wirnikowe

Łożyska

Dzielone poziomo, wysokoobrotowe łożyska małych kół zębatych są wyposażone w pięć elastycznych płytek zapewniających stabilny ruch obrotowy.

Napór główny przejmują łożyska oporowe o stożkowej powierzchni styku.

Dzielone poziomo, niskoobrotowe łożyska tulejowe podtrzymują duże koło zębate, zapewniając bezproblemowe działanie i zminimalizowanie strat wynikających z tarcia.

Uszczelnienia olejowe

• Powietrze pozbawione oleju bez konieczności stosowania powietrza buforowego
• Niezawodny i długi czas pracy
• Procedura o uzyskanie patentu w toku

Uszczelnienia powietrzne

• Zmniejszenie do minimum wycieku sprężonego powietrza do atmosfery
• Konstrukcja o przedłużonej żywotności stosowana w sprężarkach przemysłowych

Chłodnice międzystopniowe

Chłodnice międzystopniowe są oddzielone od zespołu sprężarki, co zwiększa niezawodność i ułatwia konserwację.

Rury ze stali nierdzewnej dla wody i pokrywy końcowe o niezrównanej odporności na korozję i erozję

Proste rury ułatwiające czyszczenie (rury pozwalające na przetykanie)

Spawane łączenie rury do ściany sitowej zapewniające większą niezawodność

• Powłoka epoksydowa całego wnętrza płaszcza podwyższająca odporność na korozję
• Elastyczne podłączenia rurociągów międzystopniowych ułatwiające kontrolę stanu i konserwację
• Duża sprawność oddzielania kondensatu — do 99%
• Mała szybkość wypływu z rur chłodnicy i optymalny kształt otworu wylotowego zapewniają naturalną separację kondensatu

Opcjonalne, energooszczędne łopatki kierujące wlotu

Łopatki kierujące wlotu są bardzo skuteczne na małych obciążeniach, tzn. wtedy gdy zmniejsza się zapotrzebowanie na powietrze albo wówczas gdy temperatura otoczenia jest niższa od temperatury projektowej.

Zakres dostawy

Standardowa sprężarka ZH obejmuje:

• Sterowanie mikroprocesorowe i system bezpieczeństwa
• Zawór dławiący wlotu (dostarczany luzem)
• Zawór wydmuchowy (dostarczany luzem)
• Podstawę-łoże z otworami dla wózków widłowych dla celów transportowych
• Kolektor wody chłodzącej z zaworami dławiącymi
• Odwadniacze automatyczne na chłodnicach powietrza.

Dostępne opcje obejmują:

• Zawór zwrotny tłoczenia (dostarczany luzem)
• Filtr wlotu powietrza i tłumik (dostarczany luzem)
• Łopatki kierujące wlotu
• Montowaną z boku lub dostarczaną luzem chłodnicę końcową typu rurowego
• Różne konfiguracje systemów sterowania
• Różne opcje systemu olejowego i oprzyrządowania.

Elementy sterowania
Sterowanie stałego ciśnienia
Jeśli wymagane jest ciśnienie stałe, stosuje się standardowy sterownik programowalny i wyświetlacz.

Sprawdzony układ mikroprocesorowy do sterowania i monitorowania
